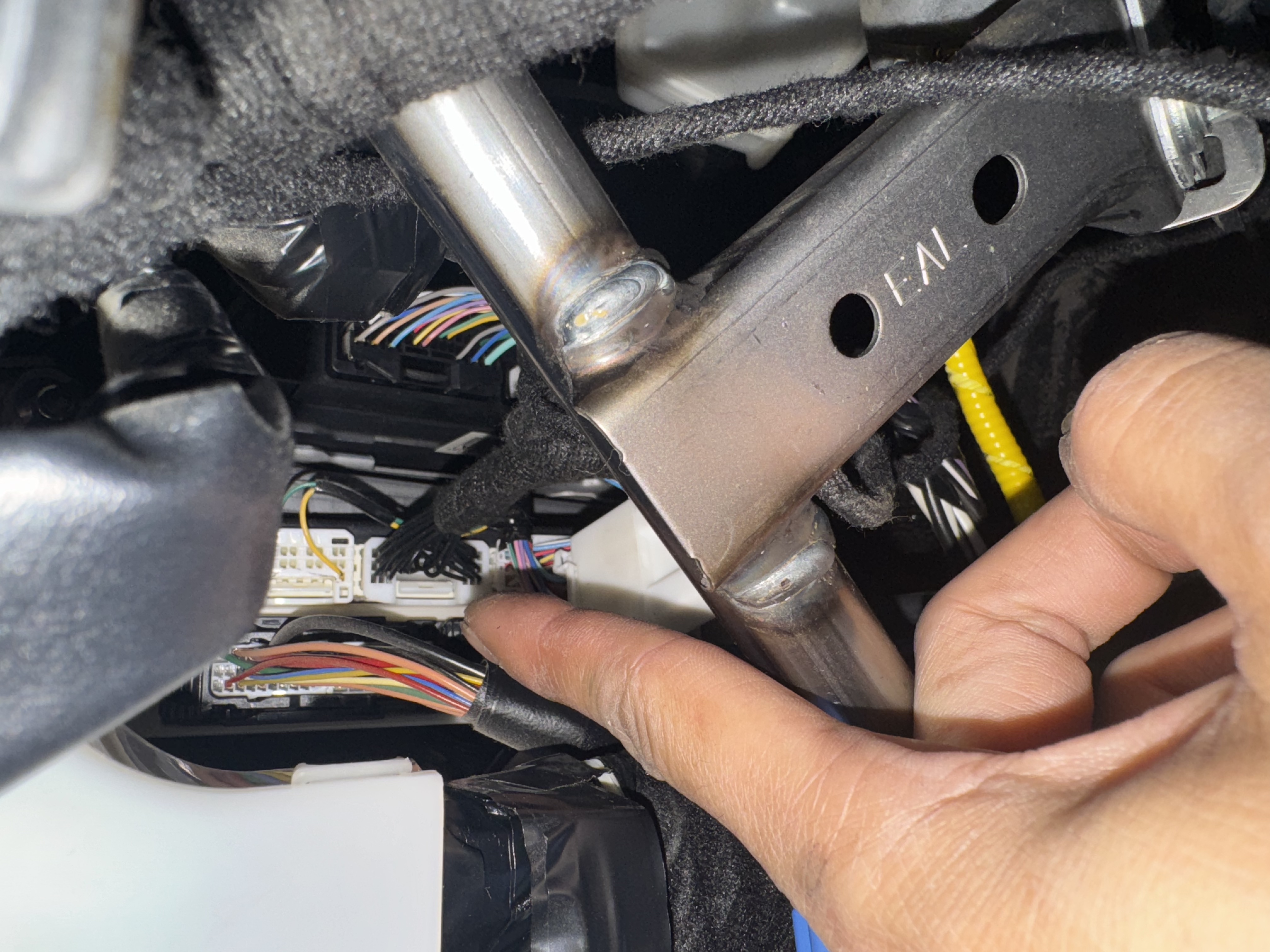

网关插头位置

\

特殊提醒：主机与车辆学习前，首先确保线束安装正确，并将原车钥匙放入车内，等待4G模块在线后用手机APP启动车辆，启动后用手机APP下发开关锁，如果车辆可以正常启动并不自动熄火开关锁也正常则代表产品线束安装正常，熄火后开始学习。

丰田/雷克萨斯主机学习方法

第一步：按住学习按钮2秒，车辆电源自动打开。

第二步：将原车钥匙贴近启动按键同时踩下刹车踏板不要松开，听到车辆发出滴的一声拿开原车钥匙，不要松开刹车。

第三步：将芯片垂直贴近启动按键（按视频贴近的角度和方向），听到车辆发出滴滴的两声拿开主机，松开刹车。

第四步：等待车辆电源自动关闭后自动启动，学习完成。

第五步：将芯片按图示固定到启动按钮后方。

学习失败提示（双闪灯提示）：

闪灯1次：开启电源失败
闪灯3次：读取钥匙数量失败
闪灯4次：读取原车钥匙失败
闪灯5次：流程通过，主机未学习成功

学习失败原因和注意事项：

①　打不开电源请检查启动按钮插头的线位是否正确

②　读取车辆钥匙失败请检查网关线位是否正确

③　读取原车钥匙失败请注意一定要用原车钥匙（logo背面）紧贴近启动按键，如果还是识别不到原车钥匙请将原车钥匙外壳打开，直接将原车钥匙的天线靠近启动按钮（一些后配的钥匙效果不是很好）

④　流程通过但是主机未学习成功，一定要注意主机和启动按钮的角度（按视频的角度和方向），是垂直方向的，并且主机一定要紧贴启动按钮，如果还识别不到请将主机外壳打开，用主板上的感应线圈直接对准启动按钮学习，如果还是未学习成功可能主机防盗型号不正确。

混动车型需要转接刹车插头：

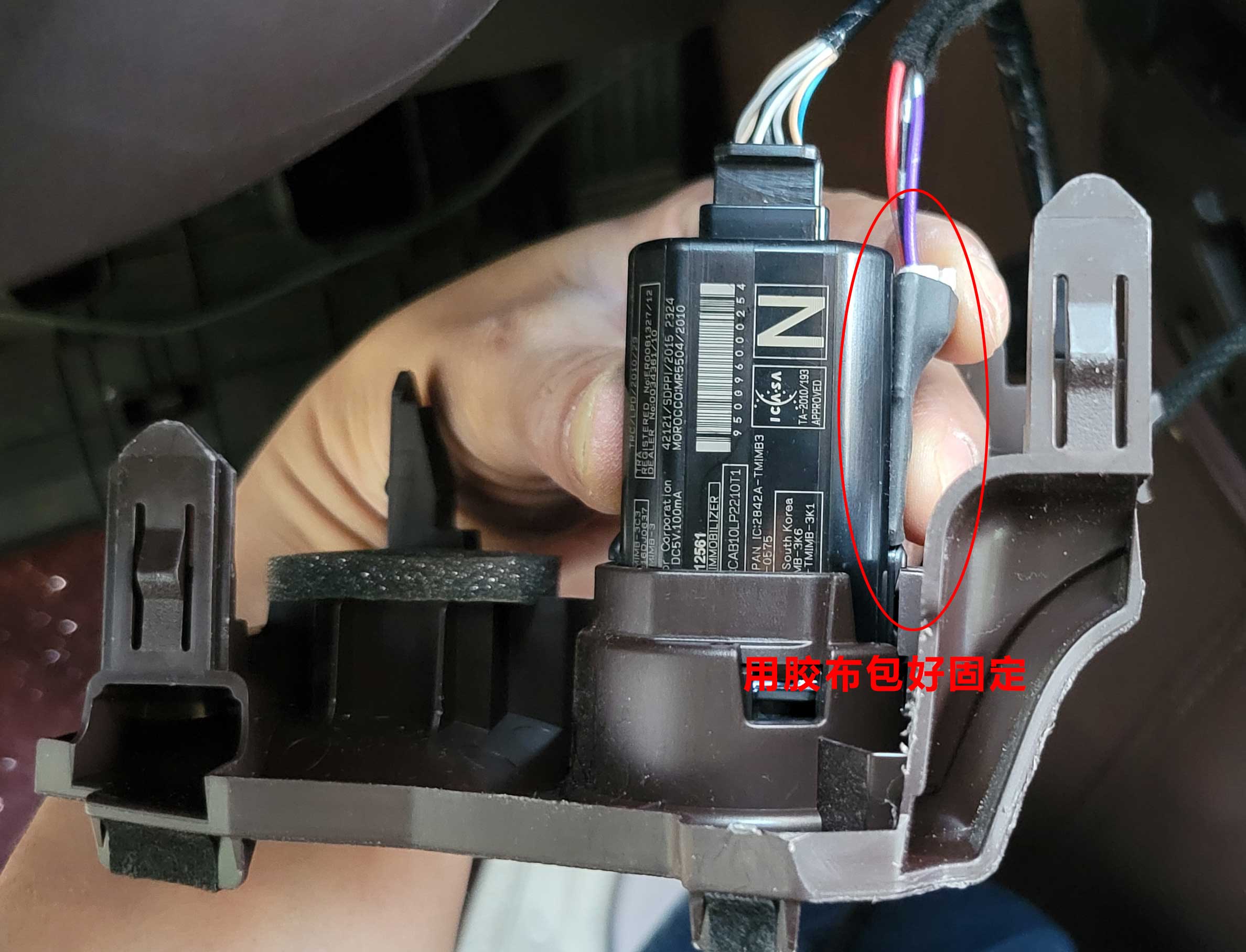

外置芯片特殊提醒：芯片固定建议位置
